什么是TSI？

作者：泵來源：泵機發布時間：2021-08-21

TSI（Turbine Supervisory Instrumentation）——汽輪機安全監視儀表系統，其主要作用有：
監視機組重要參數
自動遮斷汽輪機
提供診斷分析數據

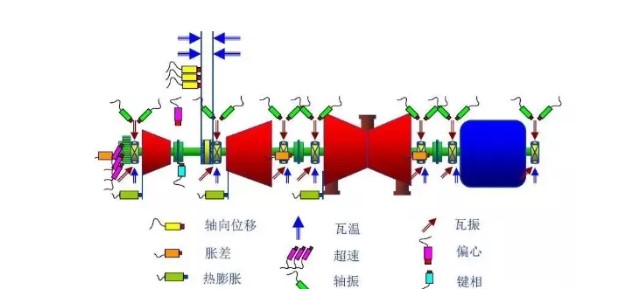

某機組TSI如下：
轉速
連續監測轉子的轉速，當轉速高于設定值時給出報警信號或者停機信號。
零轉速
觸發自動盤車的機組零轉速監視。連續監測轉子的零轉速狀態，當轉速低于設定值時，報警繼電器動作發出信號供自動投入盤車裝置使用
超速
TSI超速是專用于汽輪機超速保護的測速裝置，一般獨立于DEH系統，且不參與任何控制，是屬于防止控制系統共因故障的主要保護手段（尤其是隨著電超的發展，其可靠性得到有效驗證，有些機組逐漸取消了機械超速保護），TSI超速多采用電渦流傳感器或霍爾傳感器。
偏心度（軸彎曲）
用于監視轉子偏心度的峰—峰值或瞬時值。當汽輪機轉速低于600 rpm時，轉子每轉動一圈測量一次偏心度峰-峰值，避免轉子偏心度過大，一般偏心過大振動就會比較大。而汽機因振動大跳機后，偏心也會大。除主機廠出廠偏心值外（由于機械偏心表廠家大多已取消，一般首次盤車需要監視記錄），通過長時間連續盤車，可以改善偏心值。
軸向位移
連續監視推力盤到推力軸承的相對位置，以保護轉子與靜子部件之間不發生摩擦，當軸向位移過大時發出報警或者停機信號。
缸脹
也叫汽缸絕對熱膨脹，即連續監測汽缸相對于基礎上一基準點（一般為滑銷系統的絕對死點）的膨脹量，通常采用線性差動位移傳感器（LVDT）進行測量。
脹差
連續監測轉子相對于汽缸上一基準點（一般為推力軸承）的膨脹量，通常采用電渦流傳感器進行測量，也是保護轉子與靜子部件之間不發生摩擦的重要信號，當脹差過大時發出報警或者停機信號。
大軸振動
監視轉子相對于軸承座的相對振動（X、Y向），監視軸承座的絕對振動，通常采用電渦流傳感器、速度傳感器進行測量。
相位監視
連續監測機組振動信號的相位情況，以及提供相位信號供振動分析、電氣使用，也用于偏心測量計算峰峰值使用。
