化工泵管道安裝閥門中DN、英寸"、Φ代表什么意思呢？

作者：化工泵來源：化工泵發布時間：2019-10-09

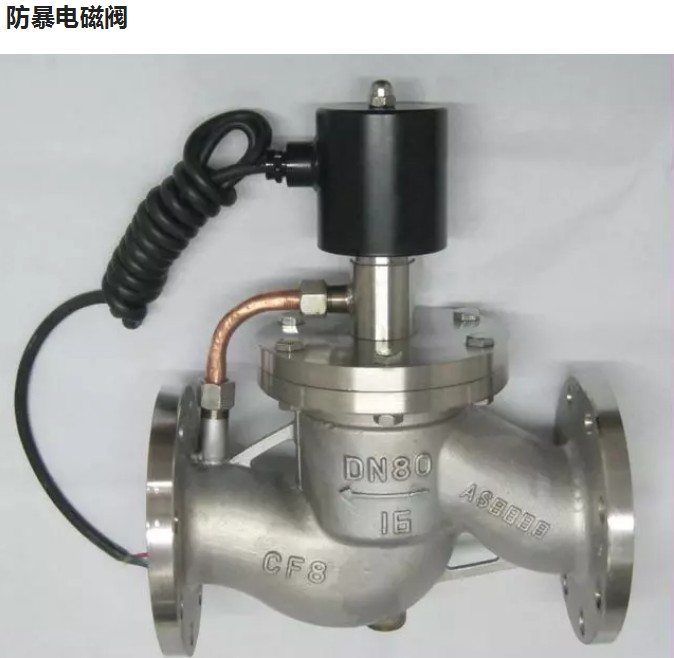

工業生產中，化工泵的使用比較普遍，在安裝化工泵時，管道閥門是必不可少的，對于閥門中的標識 DN、英寸"、Φ都代表什么呢？在管路管道管件閥門泵類等設計或采購當中我們經常遇到DN 、英寸"、 Φ等單位，也有很多用戶，分不清，對不上型號，下面對些標識做出一一介紹；

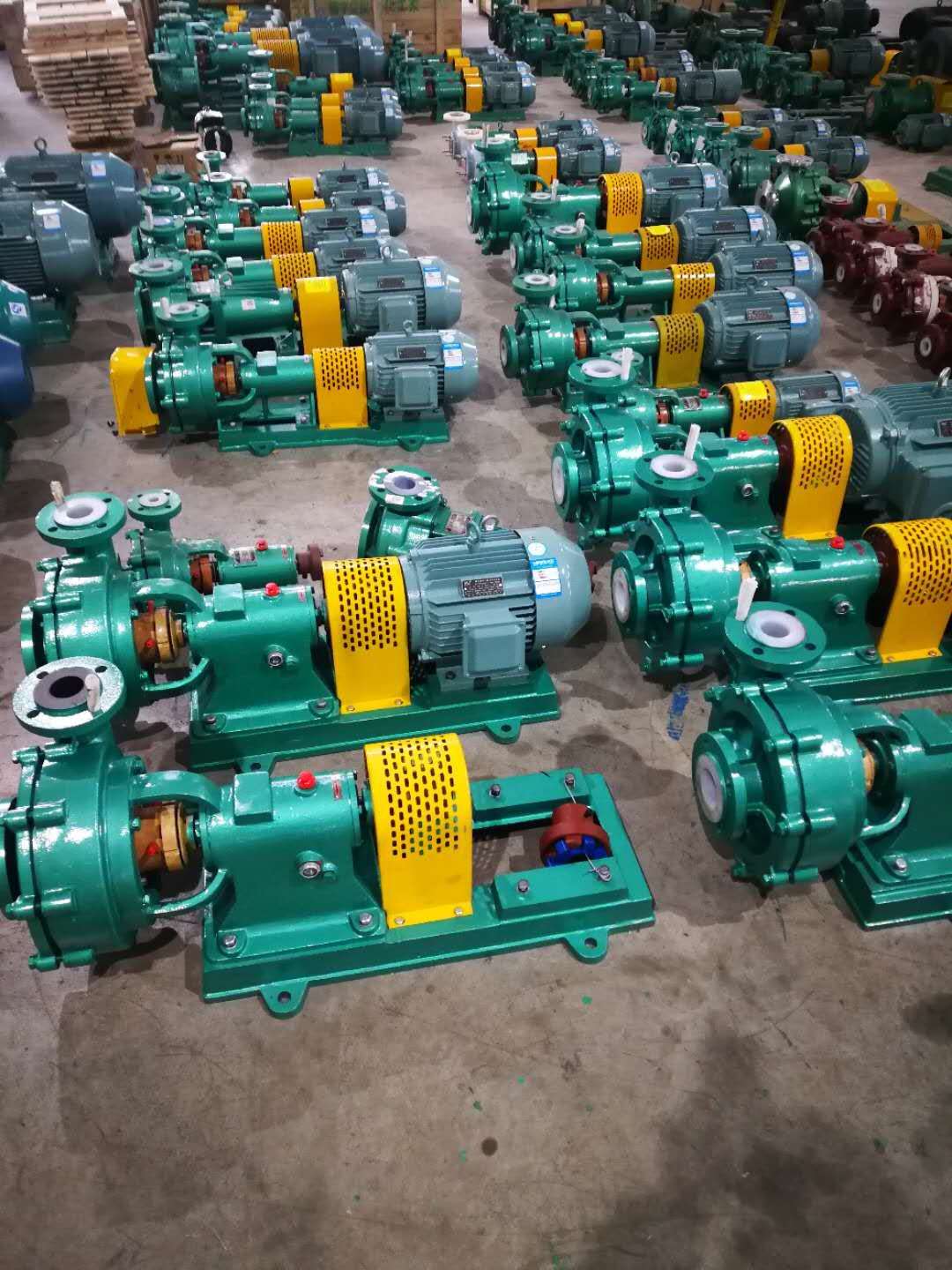

化工泵

一、直徑Φ
直徑的標示符號就是"Φ"，屬于一個希臘字母，讀音是"fai"，它與前面兩者有著很親密的關系，因為它可以取代上面兩種標識單位，使用Φ標識的管路或管道中屬于是明確的一種，無需換算直接，如Φ219、Φ508、Φ1020等等，這種標識方法也是較為廣泛的一種。

二、DN
DN很多朋友誤認為是內徑，確實DN和內徑有些接近，但僅僅是接近，它的真正含義是管路、管道、配件的公稱通徑，公稱通徑(Nominal Diameter)，又稱平均外徑(Mean Outside Diameter),其實差不多就是一個平均外徑。
在國內DN的數值基本很常用，但在管路、管道和管閥配件中卻只能代表一部分，為什么說是一部分呢?因為國內的管路系統中同一個DN標注的管道中可以有兩種外徑(Φ即為管路或管道的外徑，后面我們會詳解)，如DN100,國內有分I系列和II系列(也有用A系列和B系列來標示)，DN100的I系列和A系列為Φ114.3，而DN100的II系列和B系列則為Φ108。所以在出示計劃書和明細的時候DN多少后面如果沒有注明管道外徑Φ的話，用DN標示的時候需要明確是I系列(A系列)還是II系列(B系列),這樣在采購和詢價過程中就很明確，無需溝通和確認就能知道是要什么樣的管道或配件的外徑。
三、英寸
英寸"是英制單位，多于用美洲和歐洲，也是一種單位，當然它有Pipe與Tube管之分，今天我們來闡述的是Pipe類的管道與配件，后期會介紹，Pipe管與Tube管的具體區分。
在Pipe管道中英寸不像DN單位區分兩種管道的外徑，它是屬于一個明確的單位，如4"明確的指出就是外徑114.3，而10"就是Φ273,所以所以只要用英寸"來描述的管道或配件無需確認就能明確知道所需管道的外徑尺寸。
